Как оператор связи «Уфанет» перевёл проектирование на nanoCAD и сократил возвраты документации на 70%

АО «Уфанет» — оператор связи, который работает в Башкортостане и других регионах. У компании есть своё подразделение, которое проектирует, строит и эксплуатирует здания и инженерные сети. За три собственных проекта это подразделение перешло с 2D-шаблонов на технологии информационного моделирования (ТИМ) в продуктах nanoCAD. После перехода рабочую документацию стали возвращать на доработку на 70% реже, а коллизии находят и устраняют на 80% быстрее. На одном из проектов время 2D-проектирования одного объекта сократилось с 4 часов до 40 минут.

Заказчик и задача

Раньше проектировщикам «Уфанет» хватало простых шаблонов в разных САПР. Пока компания проектировала объекты только для себя, такого подхода было достаточно. Ситуация изменилась, когда «Уфанет» вышел на внешний рынок и новые объекты стали сложнее.

Проектировщики работали в 2D, а шаблоны и файлы хранились в сетевых папках и не были связаны между собой. Из-за этого в проектах возникали несогласованности, а ошибки из старых проектов переходили в новые. Много времени уходило на оформление документации.

Компании понадобилось решение, которое позволит управлять данными проекта на всех этапах его жизни. Кроме того, нужно было автоматизировать рутинные операции, повысить качество проектов и избегать ошибок. Новые условия работы требовали освоить ТИМ и перейти на отечественное ПО.

Почему выбрали Платформу nanoCAD

Команда «Уфанет» выбрала Платформу nanoCAD по трём причинам.

1. Безопасность. nanoCAD — отечественное ПО, которое соответствует российским стандартам. Поэтому компания снижает риски, связанные с лицензионной политикой зарубежных вендоров и геополитикой.
2. Удобный переход. Инженеры привыкли к интерфейсам и командам зарубежных программ. В nanoCAD им было проще освоиться.
3. Гибкость и открытость. Платформу можно настроить под задачи компании и автоматизировать на ней свои процессы.

Как внедряли: три объекта

Компания переходила на ТИМ постепенно. Сначала команда проверила новый подход на пилотных проектах собственного строительства. На первых объектах nanoCAD работал вместе с программами других вендоров.

Инженерные системы в информационной модели здания

Офис в Октябрьском: первый пилот

Первым объектом стала реконструкция офиса в городе Октябрьском. Это двухэтажный пристрой к жилому дому общей площадью 1200 м². В задание на проектирование вошли перепланировка, отделка и инженерные системы. Среди них водоснабжение, отопление, вентиляция, электроснабжение и освещение, сети связи, видеонаблюдение, СКУД и СПЗ.

Архитектурные и архитектурно-строительные решения выполнили в Autodesk Revit, потому что проектировщики этого направления уже умели в нём работать. Инженерные системы сделали в nanoCAD Инженерия. В то время этот комплект назывался nanoCAD Инженерный BIM. Сводную модель проверяли в онлайн-сервисе TANGL.

Например, проектировщикам помогла функция «Электротехническая модель» в nanoCAD BIM Электро. Она автоматически рассчитывает нагрузки и формирует спецификации, поэтому проектирование пошло заметно быстрее. Основные трудности были связаны с совместимостью программ разных вендоров. Кроме того, TANGL долго загружал файлы и зависал при проверке модели.

PON-завод в Уфе: инженерные разделы в nanoCAD

Вторым объектом стал завод «Уфанет» в Уфе, который выпускает компоненты для пассивных оптических сетей (PON). Существующее здание пришлось серьёзно реконструировать. Проектировщики усилили несущие конструкции и перекрытия и заново разместили перегородки. Инженерные сети, все слаботочные системы, электроснабжение и освещение по сути проектировали с нуля.

По заданию нужно было выполнить разделы АР, АС, КЖ, ОВ, ВК, СПЗ, СКС, СВН, СКУД и ЭОМ. Архитектуру сделали в Revit, а все остальные разделы в nanoCAD Инженерия. Сводную модель собрали в Revit и перенесли в неё данные из nanoCAD через формат IFC.

Сводная модель PON-завода в Уфе

В nanoCAD Инженерия много инструментов поиска коллизий. С ними время проектирования сократилось на 30% по сравнению с офисом в Октябрьском. При этом импорт в сводную модель работал с потерями. Часть атрибутов и даже целые объекты пропадали, а часть элементов теряла привязки и смещалась с заданных отметок.

ЦОД в Оренбурге: весь проект в продуктах nanoCAD

Третьим объектом стал центр обработки данных в Оренбурге. Для компании этот проект оказался главным в переходе на ТИМ. Здание строили с нуля, а инфраструктуру ЦОД проектировали по стандарту TIER-3. Все инженерные системы в нём зарезервированы по схеме N+1.

Серверные стойки охлаждаются наружным воздухом (фрикулинг). Для этого проектировщики разместили в стеснённом пространстве сеть вентканалов с учётом «горячих» и «холодных» коридоров. В здании предусмотрели видеонаблюдение с камерами повышенной светочувствительности и газовое пожаротушение. Доступ контролирует умная СКУД с анализом биометрии, которую разработала сама компания. Электропитание идёт от двух вводов на 10 кВ через трансформаторную подстанцию, а резервом служат четыре дизель-генераторные установки.

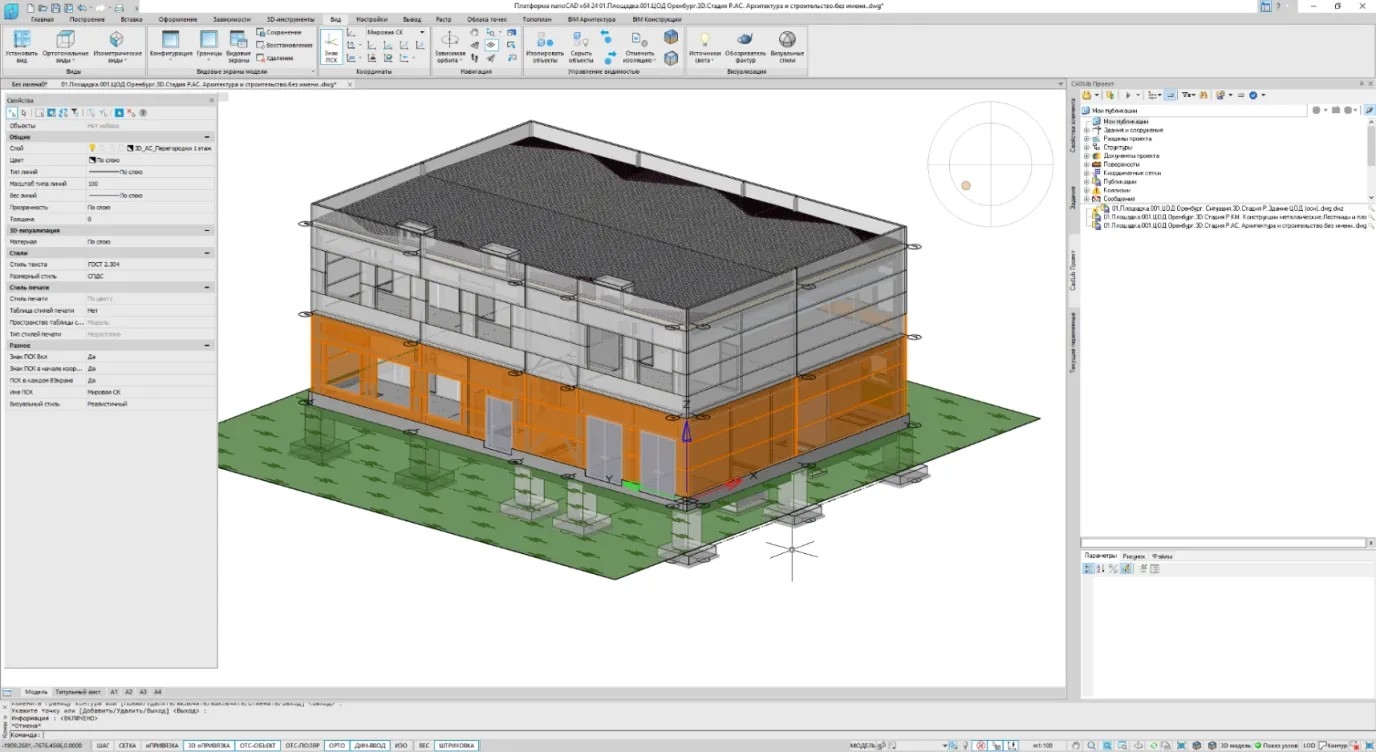

Этот проект впервые полностью сделали в отечественных программах. Архитектуру выполнили в nanoCAD BIM Строительство, инженерные системы в nanoCAD Инженерия. Координацию разделов и поиск коллизий провели в CADLib Модель и Архив.

Проектировщики подключали работу смежников через внешние ссылки. Поэтому коллизии со смежными разделами удалось свести к минимуму ещё во время разработки. Встроенный плагин CADLib переносил проекты в сводную модель без сбоев. В итоге эффективность работы выросла примерно на 50% по сравнению с проектом PON-завода.

Своё оборудование в библиотеке nanoCAD

Параллельно с проектами компания пополняла базы nanoCAD своим оборудованием. Отдел конструкторских разработок импортировал 3D-модели изделий «Уфанет» в формате STP, задал им параметры и добавил в базы. Так собственная продукция компании появилась прямо в информационных моделях.

Серверная стойка «Уфанет» в базе оборудования nanoCAD

В библиотеку добавили, например, такие изделия:

• двухрамную стойку 19" на 45U для серверных с фрикулингом;
• оптический распределительный шкаф UFN для PON-сетей;
• IP-панель умного домофона Secret TOP;
• кабель-каналы Уфакор и АРКА и антивандальные короба собственного производства.

Оптический распределительный шкаф UFN для PON-сетей

Модели с большим числом вершин и граней замедляли работу программы. Эту проблему решила команда «Упростить» в Менеджере баз данных. Она снижает детализацию модели, и для этого не нужно выдавливать примитивы. Кроме того, команда заметила, что модель из STP загружается быстрее, если прикрепить её как элемент библиотеки. Простой импорт файла в модель работает медленнее.

На практике «Уфанет» пришёл к связке из трёх продуктов: nanoCAD BIM Строительство, nanoCAD Инженерия и CADLib Модель и Архив. В CADLib компания также строила календарно-сетевые графики и диаграммы Ганта. Следующим шагом компания планирует связать ТИМ-среду с CRM и ERP. Тогда процессы от проектирования до закупок и строительства будут автоматизированы целиком.

Результаты в цифрах

По данным «Уфанет», переход на ТИМ в nanoCAD дал такие результаты:

• На проекте из 501 объекта время 2D-проектирования одного объекта сократилось с 4 часов до 40 минут.
• После года работы команды внедрения эффективность проектирования в 2D выросла на 27%.
• Рабочую документацию стали возвращать на доработку на 70% реже.
• Коллизии на этапе проектирования находят и устраняют на 80% быстрее.
• На пилотном проекте PON-завода компания сэкономила больше 1,3 млн рублей. Эта экономия получилась за счёт того, что по спецификации не закупили лишних материалов.
• Каждый сотрудник в среднем стал выпускать 2,9 проекта в месяц вместо 2,3.

У перехода была своя цена. На время освоения ТИМ трудозатраты на рабочую документацию выросли на 20–30%, а её стоимость на 30%. По оценке компании, выгоды от перехода многократно перекрыли эти издержки.

Руководитель отдела проектирования систем связи «Уфанет» Руслан Утяшев считает, что переход помог и команде:

«Для нашей компании главный ресурс – это люди. Внедрение современных инструментов и подходов сплотило команду, создало комфортную и перспективную среду для развития. Мы смогли не только удержать ключевых специалистов, но и повысить привлекательность компании для талантливых соискателей, желающих работать с передовыми технологиями. <…> основной принцип ТИМ – сначала данные, потом визуализация – является залогом качества и эффективности в современном проектировании».

Какие продукты нужны для такой задачи

Опыт «Уфанет» подойдёт компаниям, которые переводят проектирование зданий и инженерных сетей с 2D на ТИМ в отечественном ПО. Для такой задачи понадобятся три продукта.

• Платформа nanoCAD — основа для работы с чертежами и моделями, на которой работают остальные продукты.
• nanoCAD Инженерия — комплект для проектирования инженерных систем. В него входит, например, nanoCAD BIM Электро с функцией «Электротехническая модель».
• nanoCAD BIM Строительство — продукт для архитектурных и строительных разделов информационной модели.

Ещё один пример перехода на nanoCAD описан в кейсе о том, как проектный институт перешёл на отечественную САПР.
