Как в «ОМНИ Проект» спроектировали водоснабжение школы в nanoCAD BIM ВК за два месяца вместо трёх

ООО «ОМНИ Проект» из Краснодара спроектировало в nanoCAD BIM ВК внутренние сети водоснабжения и канализации для школы на 1100 учеников. Проектировщики использовали встроенный расчёт диаметров труб и напоров насосов, а также автоматическую расстановку аннотаций. По словам главного инженера, проект занял два месяца от получения исходных данных до выпуска документации. Раньше на похожие объекты уходило не меньше трёх месяцев.

Заказчик и задача

«ОМНИ Проект» занимается инженерно-техническим проектированием, управлением строительными проектами, строительным контролем и авторским надзором.

Осенью 2023 года компания получила заказ на трёхэтажную школу в Краснодаре. Нужно было спроектировать внутренние сети водоснабжения и водоотведения. В проект вошли три системы:

• хозяйственно-питьевое водоснабжение, горячее и холодное;
• хозяйственно-бытовая канализация;
• производственная канализация для помещений столовой.

У заказчика было два условия. Во-первых, документацию готовили на стадии П, потому что проект должен пройти государственную экспертизу. Во-вторых, заказчику нужно было передать сводную BIM-модель систем водоснабжения и водоотведения. В материале Нанософт это условие связано с требованиями к информационной модели, которые действовали на момент проекта.

Руководил проектом главный инженер Вадим Кубанкин. Основную работу вела инженер 2 категории Наталья Чижевская, ей помогал инженер 3 категории Виталий Медведский.

Почему школа оказалась сложным объектом

В школе есть обычные учебные кабинеты, специализированные классы для робототехники, информатики и технологии, а также спортивные помещения и столовая с собственной линией приготовления пищи.

По словам Натальи Чижевской, главная сложность была в том, что для учебной зоны и для столовой действуют разные нормы водопотребления. В этих помещениях используют разное сантехническое оборудование и арматуру, поэтому сложнее точно посчитать материалы, составить спецификацию и подготовить смету для экспертизы.

Оборудование в проекте было самым разным:

• раковины и рукомойники со смесителями в учебных кабинетах;
• водоотводные лотки и душевые сетки в душевых для персонала и спортзала;
• моечное оборудование и оборудование для приготовления пищи в столовой.

Водоснабжение запроектировали тупиковым, с нижней разводкой из пластиковых и стальных труб. Канализацию запроектировали закрытой и самотечной, из полимерных раструбных труб.

Почему выбрали nanoCAD BIM ВК

Вадим Кубанкин объясняет, что компания искала программу для проектирования по действующим нормативам и оформления документации для государственной экспертизы по ГОСТ.

nanoCAD BIM ВК — программа для проектирования и расчёта внутренних систем водоснабжения и канализации. Компания выбрала её по четырём причинам:

1. Построенную модель сетей можно рассчитать встроенными, «коробочными» инструментами программы.
2. Программа подбирает оптимальные диаметры труб, чтобы снизить мощность насосов.
3. Спецификация собирается автоматически по модели, что удобно при проверке оборудования и материалов на экспертизе.
4. В программе можно сделать подробную модель по требованиям заказчика, чтобы затем включить её в сводную BIM-модель объекта.

Для проекта компания использовала такой набор лицензий:

• 10 рабочих мест Платформы nanoCAD;
• 2 рабочих места nanoCAD BIM ВК;
• 1 рабочее место nanoCAD GeoniCS.

Как работали в nanoCAD BIM ВК

Проектировщики сначала дополнили базу оборудования, затем рассчитали сеть, а в конце оформили документацию.

Своя база оборудования для столовой

Для проекта требовалось дополнить базу оборудования, прежде всего позициями для столовой. Проектировщики добавили их сами с помощью инструмента создания и редактирования базы. Для каждой позиции они внесли точные параметры водопотребления и сделали 3D-отображение, чтобы оборудование попало в сводную BIM-модель.

Расчёт диаметров и напоров насосов

Затем нужно было рассчитать диаметры магистральных и питающих трубопроводов и определить, какой напор должны давать насосы. Для этого проектировщики использовали встроенный расчётный инструмент, который берёт гидравлические параметры оборудования прямо из базы.

По словам Вадима Кубанкина, программа считает по действующим строительным нормам. Она учитывает характеристики и количество оборудования, график водопотребления и вероятность его работы. Оптимальные диаметры труб уменьшают общие потери давления в сети, поэтому можно использовать менее мощные насосы и снизить затраты на их обслуживание.

План сетей водоснабжения и канализации в подвале школы. Диаметры и стояки подписаны автоматически

Точный расход на каждом участке сети

При построении модели программа учитывает параметры каждой единицы водоразборной арматуры, в том числе в столовой. Поэтому проектировщики смогли точнее посчитать расход воды на отдельных участках сети.

Документация по ГОСТ

На последнем этапе проектировщики оформляли планы, схемы и документацию по ГОСТ. Программа помогла автоматизировать расстановку аннотаций.

Наталья Чижевская рассказывает, что подписи на элементах сетей программа расставила автоматически. Наименования стояков, диаметры, уклоны и отметки труб тоже попадали на выноски автоматически, потому что программа брала их из расчётной модели сети.

План второго этажа. Выноски с номерами стояков и диаметрами труб программа расставила сама

Аксонометрическая схема водоснабжения школы, построенная по модели

Результат

Вадим Кубанкин рассказал, что раньше подобный проект занимал не меньше трёх месяцев от получения исходных данных до выпуска документации. Проектировщики вручную чертили схемы, выполняли расчёты и расставляли аннотации.

«Комплекс nanoCAD BIM ВК позволил нам разработать проект за два месяца», — отмечает главный инженер.

В компании оценивают, что эффективность проектирования выросла на 40%. Время удалось сэкономить на расчёте сетей, построении схем, расстановке подписей и сборке спецификаций.

Кроме того, по проекту получили такие результаты:

• спецификация оборудования, изделий и материалов учла разные нормы водопотребления в учебной зоне и столовой;
• в базе программы появилось оборудование столовой с точными параметрами и 3D-отображением;

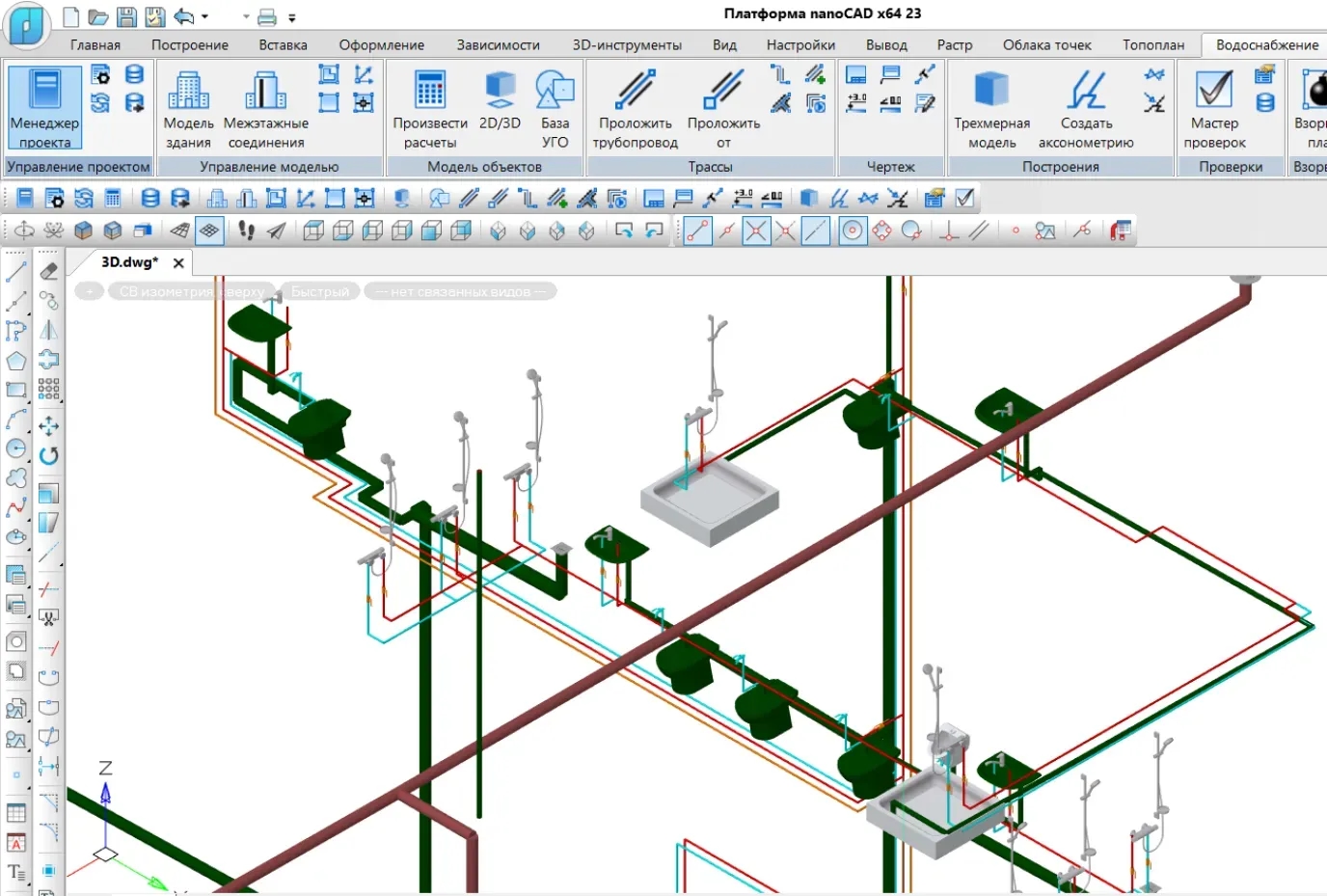

• сформирована сводная BIM-модель систем водоснабжения и водоотведения;
• планы, схемы и вся документация выпущены по ГОСТ.

Спецификация оборудования, изделий и материалов, собранная из модели

По данным Нанософт, компания также сэкономила время при прохождении государственной экспертизы. Проект соответствовал отраслевым нормам и требованиям к оформлению документации.

Какой продукт нужен для такой задачи

Опыт «ОМНИ Проект» полезен проектным компаниям, которые готовят разделы водоснабжения и канализации для государственной экспертизы. Особенно он полезен, если заказчик просит сдать вместе с документацией BIM-модель.

В этом проекте компания использовала nanoCAD BIM ВК вместе с Платформой nanoCAD:

• nanoCAD BIM ВК — программа для моделирования и расчёта внутренних сетей водоснабжения и канализации. Она подбирает диаметры труб, считает напоры и выпускает планы, аксонометрические схемы и спецификации по модели.
• Платформа nanoCAD — основа для работы с чертежами и моделями. nanoCAD BIM ВК работает на ней.

Если кроме водоснабжения и канализации компании нужно проектировать другие инженерные системы, можно посмотреть комплект nanoCAD Инженерия.

Подробнее о выборе программы можно прочитать в сравнении Renga, nanoCAD BIM и КОМПАС. Другой опыт применения Платформы nanoCAD описан в кейсе о переходе проектного института на отечественную САПР.
