Как генпроектировщик «Алгоритм» переходит на ТИМ в nanoCAD: на 82% меньше коллизий между разделами

ГК «Алгоритм» — проектная организация из Калуги, которая работает генеральным проектировщиком. Раньше компания выпускала документацию в 2D в AutoCAD. В материале Нанософт от июля 2025 года компания описывает переход на технологии информационного моделирования, или ТИМ, в продуктах nanoCAD. Чтобы опробовать технологию, специалисты «Алгоритма» заново спроектировали в ТИМ 16-этажный жилой дом, и все его разделы выполнили в продуктах nanoCAD. По словам исполнительного директора ЗАО «Алгоритм-Проект» Кирилла Савенко, работа в nanoCAD помогла на 82% сократить число пересечений и несоответствий между разделами. По словам Кирилла Савенко, оптимизация инженерно-технических решений позволила сократить затраты на материалы примерно на 5 млн рублей.

Заказчик и задача

ГК «Алгоритм» основана в 1992 году в Калуге. Компания проектирует объекты гражданского и промышленного строительства и выступает генеральным проектировщиком и техническим заказчиком. В портфеле компании жилые дома, общественные, административные, коммерческие и промышленные здания. Кроме того, компания проектирует спортивные объекты и мультимодальные транспортно-логистические центры.

Проектную и рабочую документацию в «Алгоритме» раньше выпускали в 2D в AutoCAD. Прежде всего компании нужно было выполнять требования заказчиков и экспертных организаций, которые просят предоставить 3D-модели. При этом у перехода на ТИМ были и другие задачи:

• оптимизировать инженерные решения;
• сократить число коллизий на стадии проектирования;
• применять информационные модели на стройке, где работы идут параллельно и в сжатые сроки;
• контролировать ход и качество проекта на стадии строительства;
• получить преимущество на рынке проектирования за счёт ТИМ.

Почему выбрали nanoCAD

Команда «Алгоритма» выбрала продукты nanoCAD по нескольким причинам.

1. Единая платформа. Продукты для разных разделов проекта работают на одной инженерной платформе, Платформе nanoCAD.
2. Российский разработчик. Нанософт совершенствует свои программы и расширяет линейку для новых инженерных задач.
3. Гибкие лицензии. При выборе ПО компания учитывала возможность купить временные лицензии на один, два или три года либо постоянные лицензии.
4. Настройка под компанию. Программы можно самостоятельно настроить под корпоративные требования.
5. Помощь при внедрении. Компания могла обратиться к квалифицированному партнёру по внедрению и сопровождению ПО.
6. Окупаемость. Компания сочла стоимость покупки и владения ПО адекватной, а срок возврата инвестиций коротким.

Как внедряли: пилотный дом в Калуге

Сначала «Алгоритм» опробовал ТИМ на пилотном проекте. Для него специалисты компании вместе с партнёром Нанософт по внедрению взяли 16-этажный жилой дом в Калуге. Этот дом раньше уже спроектировали классическим способом в 2D, а в пилоте его повторили в ТИМ.

В доме 135 одно-, двух- и трёхкомнатных квартир. Площадь здания составляет 12 464 м², строительный объём 47 574 м³, а степень огнестойкости II.

Архитектура и конструкции

Архитектурно-строительную часть пилота разработали в nanoCAD BIM Конструкции и модуле СПДС Платформы nanoCAD. С 23 октября 2024 года этот продукт поставляется как nanoCAD BIM Строительство в конфигурации BIM Конструкции.

Конструкции первого этажа с фундаментом и техническим этажом в nanoCAD BIM Конструкции

Армирование монолитных конструкций выполнили в nanoCAD Конструкции PS. Чертежи, схемы армирования, спецификации и ведомости по конструкциям программа получила автоматически. Витражи и двери сделали параметрическим оборудованием, поэтому их можно применять и в других проектах.

Здание проектировали поэтажно, а затем экспортировали этажи и собрали из них модель в CADLib Модель и Архив. Планы выгрузили в формат IFC и передали смежным специалистам как планировки.

Генплан и благоустройство

Генеральный план выполнили в nanoCAD GeoniCS с модулями «Топоплан» и «Генплан». Сначала специалисты построили существующий рельеф, а затем сформировали на нём площадку дома.

Модель благоустройства территории в nanoCAD GeoniCS

После этого собрали 3D-модель благоустройства территории с деревьями и малыми архитектурными формами. Все эти объекты добавили в раздел «Благоустройство» базы данных GeoniCS. Подробнее о работе с генпланом в этой программе можно прочитать в статье о планировке и земляных работах в nanoCAD GeoniCS.

Отопление

Систему отопления спроектировали в nanoCAD BIM Отопление. Сейчас этот продукт входит в комплект nanoCAD Инженерия. Единую 3D-модель системы программа построила автоматически по поэтажным планировкам. Строить модель можно по всем этажам сразу или по выбранному этажу.

Модель системы отопления в nanoCAD BIM Отопление

Программа поддерживает гидравлический расчёт главного и второстепенных циркуляционных колец, а также тепловой расчёт по СП 60.13330.2016. Программа сама подбирает диаметры труб, типоразмеры арматуры, количество радиаторов, регистров или тип конвектора.

Чтобы второстепенные кольца работали согласованно с главным, инженер подбирает подходящие балансировочные клапаны. Данные по ним программа выводит в отчёт «Настройки арматуры».

Водоснабжение и канализация

В nanoCAD BIM ВК проектировщики проложили трассы, добавили потребителей, настроили параметры сети и подключили её к стоякам. Программа собрала сети всего здания в 3D по поэтажным планам. Из модели получили аксонометрические схемы канализации, холодного и горячего водоснабжения и спецификацию оборудования, которую можно выгрузить в любой удобный формат.

Аксонометрические схемы канализации, холодного и горячего водоснабжения в nanoCAD BIM ВК

Электроснабжение

Систему электроснабжения проектировали в nanoCAD BIM Электро. Эта программа также входит в комплект nanoCAD Инженерия. Архитектурной подложкой служила 3D-модель здания, в которой специалисты расставили оборудование и проложили кабельные трассы.

Элементы электроснабжения типового этажа скопировали на остальные этажи, и так получилась 3D-модель электрических сетей всего здания. Нагрузки и токи короткого замыкания для выбранного оборудования программа рассчитала автоматически. Готовую модель проверили с помощью встроенного Мастера проверок.

Модель системы электроснабжения в nanoCAD BIM Электро

Сводная модель и поиск коллизий

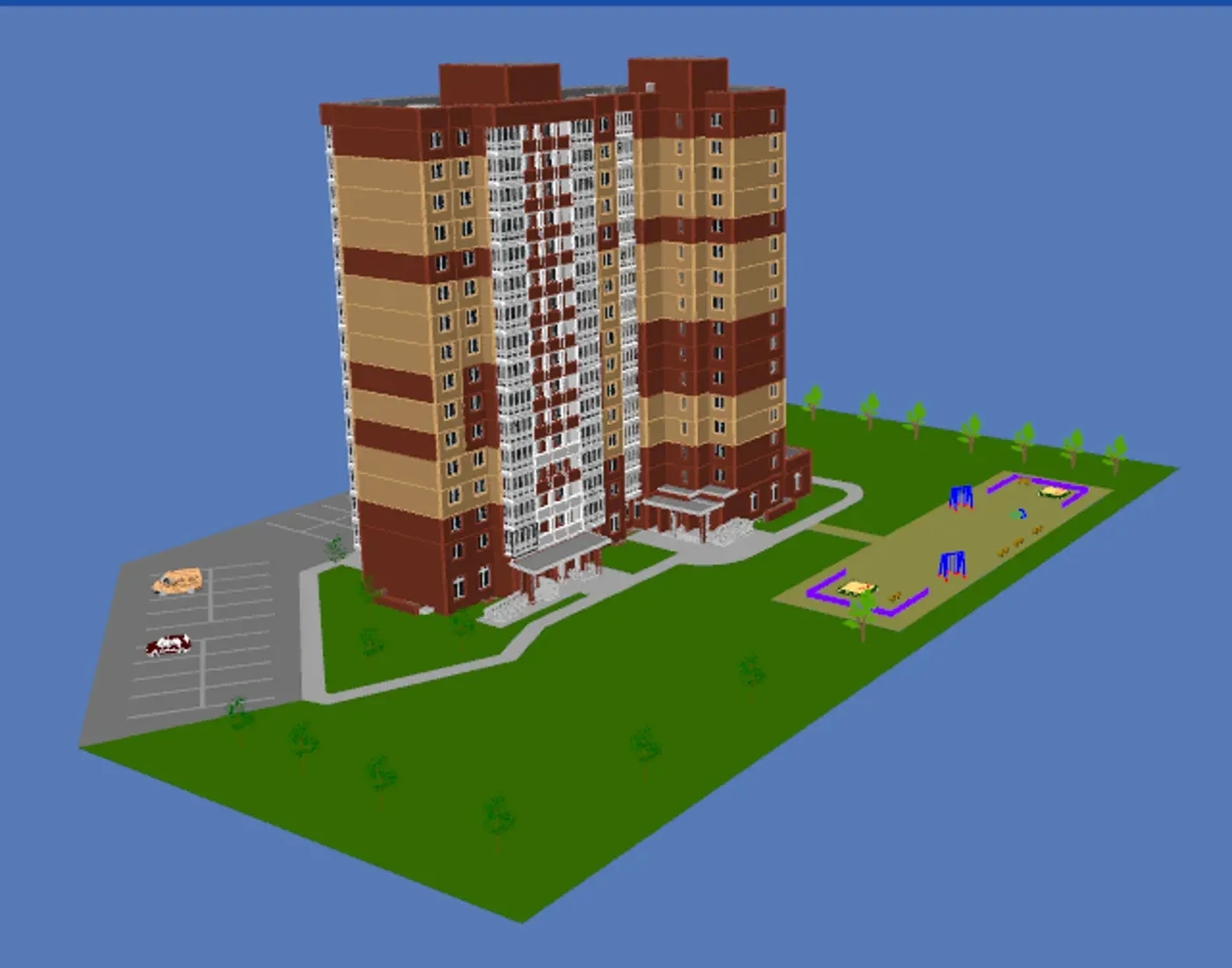

Когда все инженерные решения были приняты, разделы собрали в общую модель и проверили все системы. Сборку и поиск коллизий выполнили в CADLib Модель и Архив.

При проектировании в 2D пересечения инженерных сетей не всегда удаётся заметить. Общая 3D-модель помогает увидеть эти пересечения и быстро исправить ошибки.

Результаты в цифрах

Компания назвала такие результаты работы в nanoCAD:

• Время проектирования по типовым решениям сократилось примерно вдвое.
• По словам Кирилла Савенко, междисциплинарных коллизий на стадии проектирования стало на 82% меньше. Смежные разделы стали лучше согласованы между собой.
• По его же словам, после оптимизации инженерно-технических решений материалоёмкость снизилась на 5 млн рублей.
• Компания стала конкурентоспособнее и вышла на более широкий рынок инжиниринговых услуг.

Кирилл Савенко описывает результат так:

«Мы повысили координацию смежных разделов и на 82% уменьшили количество междисциплинарных коллизий на стадии проектирования».

На момент публикации материала Нанософт переход на ТИМ в компании ещё шёл. Савенко сообщил о планах закупить ПО для внедрения информационного моделирования в полном объёме.

Какие продукты нужны для такой задачи

Опыт «Алгоритма» подойдёт проектным организациям, которые переводят все разделы жилого дома с 2D на ТИМ. В каталоге Инноватиса представлены пять продуктов из описанного проекта.

• Платформа nanoCAD — общая инженерная платформа для продуктов, которые использовали в проекте. Архитектурно-строительные чертежи в пилоте оформляли с помощью модуля СПДС.
• nanoCAD BIM Строительство — решение для архитектурно-строительной части проекта. Конструкции пилотного дома разработали в конфигурации BIM Конструкции.
• nanoCAD GeoniCS — программа для рельефа, генплана и благоустройства территории.
• nanoCAD BIM ВК — программа для сетей водоснабжения и канализации.
• nanoCAD Инженерия — комплект для инженерных систем. В него входят nanoCAD BIM Отопление и nanoCAD BIM Электро.

Опыт другой проектной организации можно прочитать в кейсе о переходе проектного института на отечественную САПР.

Инноватис поставляет продукты nanoCAD. Оставьте заявку, и мы поможем подобрать состав лицензий под ваши задачи и оформить покупку.

По материалам Нанософт: «Как ГК «Алгоритм» переходит на ТИМ, сокращая сроки проектирования благодаря сквозной автоматизации процессов в среде nanoCAD».
