Платформа nanoCAD 26: что нового и стоит ли обновляться

Платформа nanoCAD 26 вышла в начале 2026 года: онлайн-премьера версии прошла 29 января. Статья для тех, кто уже работает в nanoCAD 25 или более ранней версии и решает, переходить ли на новую. Ниже — что именно изменилось, и в каких задачах это заметно.

Коротко: большая часть изменений 26-й версии — это точность построений и работа с оформлением. Если проектный отдел много времени тратит на выноски, таблицы, текстовую часть и поиск точек привязки в насыщенных чертежах, обновление окупается рабочим временем. Если основная нагрузка — 3D-моделирование и визуализация, выигрыш будет заметно меньше.

Объектные привязки: больше контроля в насыщенных чертежах

Объектная привязка — это механизм, который «притягивает» курсор к характерным точкам объектов: концам отрезков, центрам, пересечениям. В 26-й версии он переработан.

• Настройка срабатывания. Привязку можно ограничить так, чтобы она работала только при наведении на точку. В плотном чертеже это убирает ложные срабатывания.
• Подсветка и отображение точек. Целевой объект подсвечивается, доступные точки привязки можно показать все сразу, значки упрощены.
• Привязка «Параллельно». Показывает направление нормалей объектов.
• Работа с 3D. Появились привязки к сетям и граням, а в подсказках теперь показывается координата Z.

Что это даёт. Меньше ошибок при построении в чертежах с большим количеством объектов и меньше ручных проверок координат.

Расширенные настройки объектной привязки в Платформе nanoCAD 26

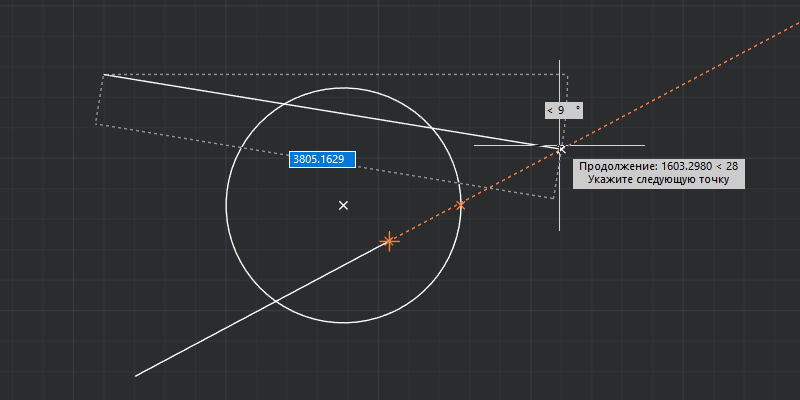

Режим «Расширенное пересечение»

Режим показывает точку, где объекты пересеклись бы при условном продлении. Сами линии при этом не изменяются.

Что это даёт. Не нужно создавать вспомогательные линии или временно удлинять объекты. Точку можно поставить сразу в виртуальном пересечении, что особенно удобно при сложных контурах и редактировании чертежа.

Режим «Расширенное пересечение» показывает точку пересечения при условном продлении объектов.

Полярные углы и отслеживание направлений

В этом разделе точность связана не с координатами, а с углами и направлениями построения.

Полярные углы теперь можно отсчитывать от глобальной оси X или от последнего сегмента. Также появилась привязка к габаритным точкам текста, а не только к его условному центру.

Что это даёт. Стало проще строить объекты под нужным углом и точнее размещать геометрию рядом с текстом и аннотациями.

Настройка точки отсчёта полярных углов и привязка направлений к границам текста.

Новые команды построения геометрии

В 26-й версии появились две команды, которых не было в предыдущей:

• ЧЕТЫРЁХУГОЛЬНИК — строит прямоугольники, параллелограммы и ромбы. Результат можно получить отрезками, полилинией или единым объектом.
• МНОГОУГОЛЬНИКПЛЮС — строит вписанные и описанные многоугольники, а также звёзды с чередующимися вершинами.

Параметры задаются и через функциональную панель, и через командную строку.

Работа с текстом: выравнивание, маскировка, автонумерация

Текстовая часть чертежа получила самый большой набор новых инструментов:

• выравнивание нескольких текстовых объектов по горизонтали, вертикали или под углом;
• нанесение и снятие маскировки фона за текстом;
• сброс индивидуального форматирования к параметрам текстового стиля;
• автонумерация текстов и атрибутов с настройкой размещения номера;
• дроби в многострочном тексте через символы /, # и ^;
• преобразование полей в текст — для чертежа, листа или всего комплекта документации.

Текст внутри блоков и внешних ссылок теперь можно редактировать без их разбивки. Это касается однострочного и многострочного текста, мультивыносок, таблиц DWG, атрибутов и размерных надписей.

Что это даёт. Текст можно править без разбивки и повторной сборки блоков, что снижает риск ошибок при доработке чертежей.

Автонумерация текстовых объектов в меню «Оформление»

Единый стандарт оформления: выноски

Команда CONVMLEADERTOUNIVERSAL конвертирует стандартные мультивыноски в универсальные выноски nanoCAD.

Что это даёт. Чертежи из старых версий и сторонних источников приводятся к корпоративным стандартам без ручного пересоздания элементов.

Преобразование мультивыноски в универсальную выноску nanoCAD

Таблицы, оси и центры

• SPTBLSPLIT — автоматически разбивает крупную таблицу на страницы.
• CENTERLINE и CENTERMARK — строят осевые линии и маркеры центров для окружностей, дуг и другой геометрии.

Что это даёт. Подготовка больших таблиц к печати перестаёт быть отдельной операцией, а обозначение осей и центров выполняется без вспомогательных построений.

Автоматическое разбиение большой таблицы на страницы

Осевая линия и маркер центра, построенные командами CENTERLINE и CENTERMARK

Обновлённые диалоги и интерфейс

Переработана эргономика и внешний вид диалогов: PURGE (очистка документа), CHECKSTANDARDS (проверка стандартов САПР), STANDARDS (настройка стандартов), VPORTS (видовые экраны), APPLOAD (загрузка приложений), DIGITALSIGN (цифровые подписи), LAYOUTSMANAGER (менеджер листов), PLOT (настройки растрового принтера), а также диалог образцов штриховки.

В редакторах блоков BEDIT, 3DBEDIT и вхождений REFEDIT появились плавающие панели с основными командами. У динамического ввода добавились настройки подсказок: когда их показывать, какого размера и показывать ли координату Z.

Переработанные диалоги Платформы nanoCAD 26: настройки, очистка документа, печать, стили, менеджер листов

Что ещё появилось в 26-й версии

Есть и небольшие изменения, которые не тянут на отдельный раздел, но заметно ускоряют повседневную работу.

• Частичное открытие документов — Загружаются только выбранные слои и виды. Остальные объекты остаются на диске и не занимают память, связи сохраняются
• КОПИРОВАТЬВЛОЖ — Копирует в чертёж объекты из внешних ссылок, блоков и подложек DGN без предварительной разбивки
• CUTWITHBASEPOINT — Вырезает объекты в буфер обмена с указанием базовой точки для последующей вставки
• QCALC — Встроенный калькулятор — расчёты не требуют внешней программы
• ADDOBJECTVIEWPORT — Создаёт видовой экран по объекту «Область» (REGION), то есть экран сложной формы
• СВОЙСТВАСОЛНЦА — Настраивает естественное освещение по географическому положению, дате и времени суток
• Сдвиг Ctrl + стрелки — Перемещает выбранные объекты ортогональными приращениями
• Пометки в PDF-подложках — В подложках UATTACH видны комментарии и аннотации из исходного PDF — на экране и на печати
• Импорт PDF перетаскиванием — Файл PDF можно перетащить из проводника прямо в графическую область (PDFIMPORT)
• Пакетная обработка — Диалог закрывается автоматически после проверки файлов; путь и имя отчёта настраиваются, метка времени ставится сама
• nanoNODE — Среда визуального программирования: автоматизация без написания кода, более 370 готовых элементов, параметрическое моделирование, скрипты передаются внутри команды

Стоит ли обновляться с Платформы nanoCAD 25

Отдельной таблицы «25 против 26» не требуется: перечисленные выше функции и составляют основные отличия новой версии по официальному списку изменений. Решение об обновлении проще принимать исходя из того, какие задачи чаще всего выполняет отдел.

• Много оформления: выноски, таблицы, текстовая часть, комплекты документации — Наибольший выигрыш. Автонумерация, выравнивание текстов, правка текста в блоках и XREF, разбивка таблиц, приведение выносок к стандарту
• Крупные сборочные чертежи и генпланы, файлы на сотни мегабайт — Частичное открытие документов и обновлённые привязки заметно ускоряют работу
• Регулярный обмен файлами со смежниками, много внешних ссылок и PDF — Копирование из XREF без разбивки, пометки в PDF-подложках, импорт PDF перетаскиванием
• Типовые повторяющиеся операции, есть кому заняться автоматизацией — nanoNODE закрывает задачи, под которые раньше писали скрипты
• В основном 3D-моделирование и визуализация — Выигрыш меньше: из нового сюда относятся СВОЙСТВАСОЛНЦА и панель визуальных стилей

Отдельный довод в пользу обновления — совместимость с российскими операционными системами. У Платформы nanoCAD 26 есть сертификаты совместимости с Astra Linux 1.7 и 1.8, РЕД ОС 7.3 и 8, AlterOS 2025. Если в организации идёт переход на отечественную ОС, версия 26 покрывает больше вариантов, чем предыдущие.

Лицензии и системные требования

Платформа nanoCAD поставляется как отдельный модуль и в составе конфигураций: nanoCAD Pro, nanoCAD Standart Build, nanoCAD Standart Geo, nanoCAD Standart Mech. Конфигурации отличаются набором включённых модулей — «СПДС», «3D», «Растр», «Топоплан», «Механика».

Лицензии бывают годовые и постоянные, локальные и сетевые. При покупке постоянной лицензии подписка оформляется обязательно, поэтому её стоимость нужно учитывать в бюджете. Годовая локальная лицензия на основной модуль Платформы начинается от 25 400 ₽, на конфигурацию nanoCAD Pro — от 97 500 ₽. Платформа nanoCAD включена в Единый реестр российских программ под номером 8814, поэтому поставляется без НДС.

Системные требования 26-й версии:

• Операционные системы: Windows 10 и 11 (x64); Astra Linux Special Edition 1.7 и 1.8 (уровни «Орёл» и «Воронеж»); Альт Рабочая станция 10 и 11; РЕД ОС 7.3 и 8; AlterOS 2025.
• Процессор: от 2 ГГц, рекомендуется от 3 ГГц.
• Оперативная память: от 4 ГБ, рекомендуется 16 ГБ и выше.
• Видеоадаптер: с поддержкой 3D-ускорения, от 1 ГБ видеопамяти; рекомендуется 4 ГБ с поддержкой OpenGL 2.1 или DirectX 11.
• Место на диске: от 7 ГБ на системном разделе.

Пробная версия у разработчика работает 15 дней — этого достаточно, чтобы проверить новые привязки и инструменты оформления на своих файлах до решения о закупке.

Частые вопросы

Обязательно ли переходить на 26-ю версию сразу

Нет. Постоянная лицензия предыдущей версии продолжает работать. Обновление имеет смысл прежде всего для тех, кто много оформляет документации и работает с крупными чертежами.

Сохранятся ли настройки и шаблоны при переходе

Платформа nanoCAD поддерживает перенос существующих настроек проектов — шаблонов, блоков, шрифтов, форм. Это штатный сценарий, заявленный разработчиком.

Работает ли Платформа nanoCAD 26 на российской ОС

Да. У 26-й версии есть сертификаты совместимости с Astra Linux 1.7 и 1.8, РЕД ОС 7.3 и 8, AlterOS 2025; поддерживается также Альт Рабочая станция 10 и 11.

Нужно ли покупать подписку вместе с постоянной лицензией

Да, при оформлении постоянной лицензии приобретение подписки обязательно — это условие вендора. Стоимость подписки лучше сразу учитывать при расчёте общей стоимости владения лицензией.

Можно ли посмотреть новые возможности до покупки

Да. У разработчика есть пробная версия на 15 дней с полным функционалом. Мы со своей стороны можем подобрать конфигурацию под задачи отдела и показать нужные инструменты на ваших файлах.

Чем nanoCAD отличается от BIM-решений на его основе

Платформа — базовая CAD-среда. BIM-инструменты — это отдельные продукты, которые работают поверх неё: nanoCAD BIM Строительство, nanoCAD BIM ВК, nanoCAD BIM Конструкции и комплекты. Подробнее — в разделе САПР и BIM.

Подобрать конфигурацию nanoCAD 26

«Инноватис» — официальный дилер «Нанософт». Поможем подобрать конфигурацию Платформы под задачи отдела, рассчитаем стоимость с учётом типа лицензии и подписки, оформим поставку. Электронные лицензии nanoCAD выдаём в течение одного дня.

Мы также проводим обучение по Платформе nanoCAD — базовый и вводный курсы, включая модули СПДС, «Растр» и «Топоплан».
